[PLC][활용][Mitsubishi] GX Works 2 시작하기

반응형

PLC 활용 교육 List

2022.07.03 - [학습/[22' 스마트공장 자동화제어][PLC][활용]] - [PLC][활용] 기본 (List)



[PLC][활용] 기본 (List)

서론 - PLC LS 산전 PLC 사용하기 - 사용 PLC 이해하기 ↪ 모델의 이해 ↪ XGB Series의 사용해보기 - XG5000 프로그램 ↪ XG5000 시작하기 ↪ XG5000 기본 (접점, 코일, Function ...) ↪ XG5000 PLC 연결 & 시..

joke.tistory.com


GX Works 2 설치하기

  ※ 설치 방법은 다른 블로그 등을 검색해서 찾아주세요 (교육시 기본설치)

  * 참고 사항

    - 기능에 대한 확인

      ↪ 새로운 질문은 거의 없다

      ↪ 문제점은 Mitsubishi 공식 홈페이지를 통해서 확인하면 알 수 있다.

    - Upgrade (GX Works3)

      ↪ Works2를 사용했지만 Works 3가 Release 되었다

    - GX Works2 ? GX Developer

      ↪ 사용자 Interface와 조작성, 기능이 향상된 상태 = GX Works2

      ↪ Works2와 Developer의 호환 CPU가 다르다


GX Works 2 시작

  * Works2 실행

    - 초기화면

      ↪ 화면과 다를 수 있지만 크게 차이는 없다고 생각 (초기화면)

      ↪ Language 설정을 통해서 한글화를 하지 않은 상태로 작업 (영어)

      ↪ 언어 설정 외에 언어팩을 설치해야할 수도 있음 (PC 환경에 따른)



    - 프로젝트 생성

      ↪ Project - New - New Project 확인

      ↪ Project안에 여러가지 내용이 있기 때문에 설정을 다 확인해야함



    - [Project 설정] Project Type 설정

      ※ 상세 내용은 Beginner's Manual 참조

      ↪ 사용할 언어 등을 통한 설정등을 확인

      ↪ Simple

          Developer와 거의 동일한 조작성을 제공

      ↪ Structured

          프로그램별로 프로그램을 만들 수 있다.

          컨트롤을 작은 부분으로 나누고 공통의 콘텐츠 일부를 만들어 프로그램 가능

          구조화에 따라 이해하기 쉽고 확장성이 좋다(적용하기 쉬움)

      ↪ Laddar, ST(Structured Text) 언어 등으로 프로그래밍 가능

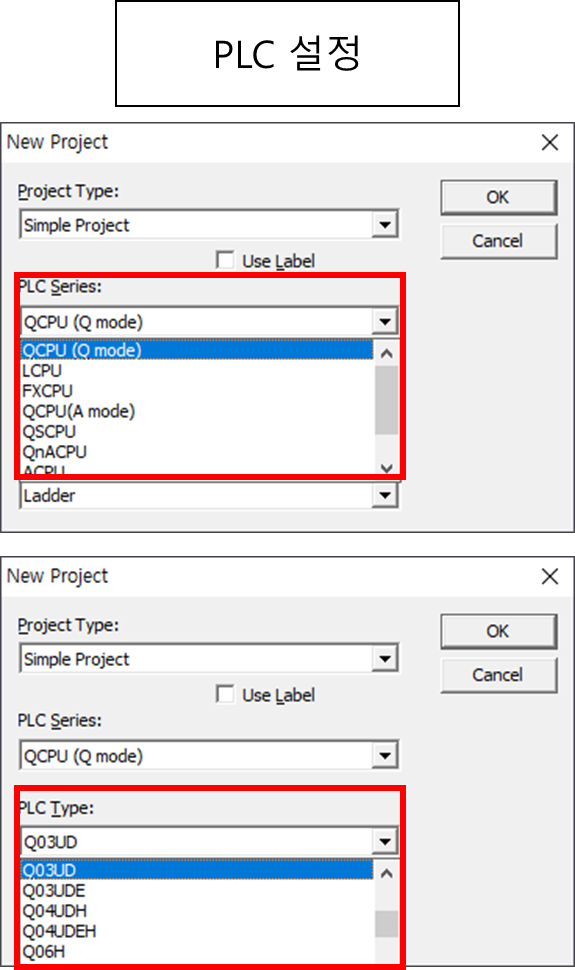

    - [Project 설정] PLC 설정

      ※ 상세 내용은 Beginner's Manual 참조

      ↪ 실제 사용할 PLC에 맞춰서 비교 확인

      ↪ PLC Series

          CPU에 따른 구분으로 보는 것이 편하다

          Mitsubishi에서 제공하는 Series

      ↪ PLC Type

          Series에 따른 상세 모델 Type을 선택

          사용할 PLC와 Matching 확인 필요



    - [Project 설정] Language 설정

      ※ 상세 내용은 Beginner's Manual 참조

      ↪ CPU에 맞고 사용할 수 있는 언어가 맞는지 확인

      ↪ Laddar, SFC

      ↪ Manual에서 제공된 언어를 선택할 수 있다

      ↪ 사용할 방법을 알아야 쓸 수 있다.


참고

  * Project란

      ↪ 기본 Laddar를 설계하는 것외에 할것들이 많다

      ↪ 프로그램이 하나가 아닐 수도있다

      ↪ PLC 하드웨어의 연결과 연관이 있다

      ↪ 통신설정 등 디테일한 설정들도 포함이되어 저장이 된다
