[Program][Phase 3] 알람이 뜨면 매뉴얼이 바로 열린다 (PLCLink Phase 3 완성기)

Phase 2가 끝났을 때 솔직한 상태

Phase 2를 마쳤을 때, 기능 목록만 보면 꽤 그럴싸했습니다.

알람 감시가 서버에서 돌고, 브라우저를 닫아도 이력이 쌓이고, 트렌드 차트에서 값의 변화를 볼 수 있고. "있긴 하다"의 단계는 통과했습니다.



그런데 현장에서 실제로 써보면 느낌이 달랐어요.

알람이 났을 때 담당자가 할 수 있는 게 없었습니다.

알람 팝업에는 어떤 조건이 맞았는지 나오는데, 그래서 뭘 어떻게 해야 하는지가 없었거든요.

결국 PC를 내려놓고 서류철을 뒤지거나, 다른 사람에게 전화를 했습니다.

IO Monitor도 보기만 할 수 있었습니다.



출력 신호를 ON/OFF 하려면 별도 툴이 필요했어요.

배선 테스트나 수동 운전 상황에서 결국 PLC 소프트웨어를 켜야 했습니다.

Phase 3의 목표는 이걸 해결하는 것이었습니다.

"있긴 하다"에서 "현장에서 실제로 쓸 수 있다"로.



---

1축 : IO Monitor, 보기만 하던 화면이 운전 화면이 됐다

출력 접점을 브라우저에서 직접 ON/OFF한다

가장 원했던 기능입니다.

배선 테스트를 할 때를 생각해보면, 엔지니어가 PLC 앞에 서서 GX Works를 켜고 강제 출력 모드로 들어가야 했습니다.

브라우저에서 버튼 한 번으로 Y3920을 ON 해볼 수 있으면, 그 과정이 완전히 달라집니다.

다만 모든 디바이스를 아무나 건드릴 수 있으면 안 됩니다.

잘못 건드리면 래더 로직 자체가 무너질 수 있거든요.

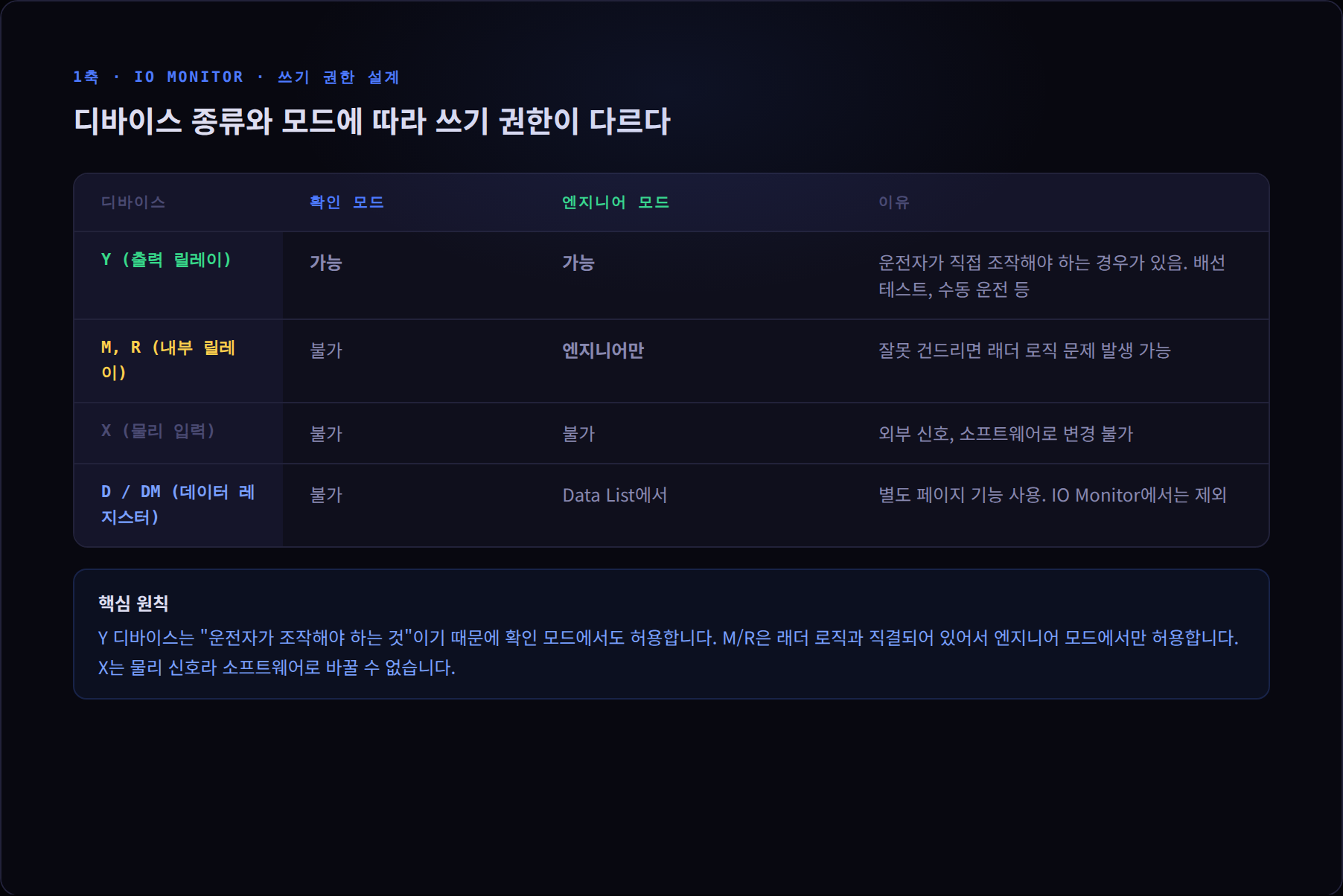

그래서 쓰기 권한을 디바이스 종류와 모드에 따라 나눴습니다.



디바이스	확인 모드	엔지니어 모드	이유
Y (출력 릴레이)	가능	가능	운전자가 직접 조작해야 하는 경우 있음
M, R (내부 릴레이)	불가	가능	잘못 건드리면 래더 로직 문제
X (물리 입력)	불가	불가	외부 신호, 소프트웨어로 변경 불가
D/DM (데이터 레지스터)	불가	Data List에서	별도 페이지 기능 사용

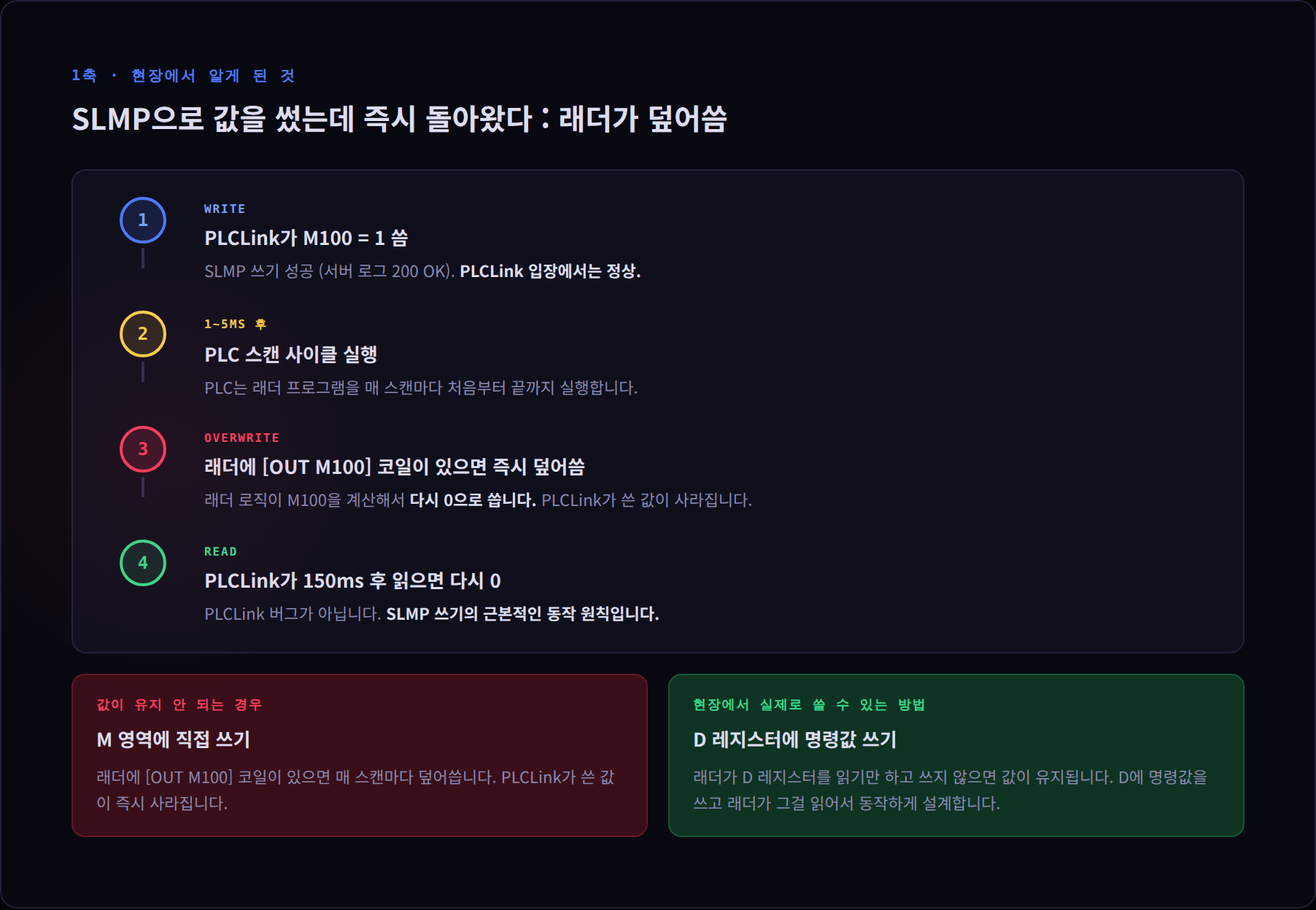

현장에서 알게 된 것 : 래더가 값을 덮어쓴다

M 디바이스 ON/OFF를 눌렀는데 값이 유지가 안 됐습니다.

서버 로그에는 200 OK였어요. 쓰기는 성공했는데 값이 즉시 돌아왔습니다.

처음엔 PLCLink 버그인 줄 알았습니다.

타이밍 문제인가 해서 딜레이를 늘려봐도 마찬가지였어요.

원인은 PLC의 동작 방식이었습니다.

PLCLink가 M100 = 1 씀 (성공)
   ↓ (1~5ms 후)
PLC 스캔 사이클 실행
   ↓
래더에 [OUT M100] 코일이 있으면 즉시 덮어씀
   ↓
PLCLink가 150ms 후 읽으면 다시 0

SLMP 쓰기는 "PLC 메모리에 값 넣기"입니다.

그런데 래더 프로그램은 매 스캔 사이클마다 그 메모리를 다시 계산해서 덮어씁니다.

M에 OUT 코일이 걸려있으면, 쓴 값이 다음 스캔에서 바로 사라집니다.

반면 D 레지스터처럼 래더가 읽기만 하고 쓰지 않는 영역은 값이 유지됩니다.

그래서 현장에서 실제로 쓸 수 있는 구조는 이렇습니다.



D 레지스터에 명령값을 쓰고, 래더가 그걸 읽어서 동작하게 설계하는 것.



이건 PLCLink 버그가 아니라 SLMP의 근본적인 동작 원칙이었습니다.

현장에서 하드웨어를 직접 연결해봐야 보이는 종류의 문제였어요.



라벨 인라인 편집, 격자 열 수, 순서 변경

사소해 보이지만 반복 작업에서 체감 차이가 나는 것들을 정리했습니다.

카드 뷰에서 라벨을 클릭하면 그 자리에서 바로 편집됩니다.

편집 폼으로 이동하지 않아도 됩니다. 목록 뷰도 마찬가지입니다.

8점/16점 격자 전환도 추가했고, ▲▼ 버튼으로 포인트 순서를 조정할 수 있습니다.



순서 변경에서 한 가지 주의할 점이 있었습니다.

PATCH를 포인트마다 반복 호출하면 각 응답이 React state에 in-place로 적용되어 배열 순서가 화면에 반영되지 않는 문제가 있었어요.

모든 PATCH가 끝난 뒤 서버에서 전체 목록을 다시 불러오는 것으로 해결했습니다.

---

2축 : 알람 시스템, 뜨는 것에서 대응하는 것으로

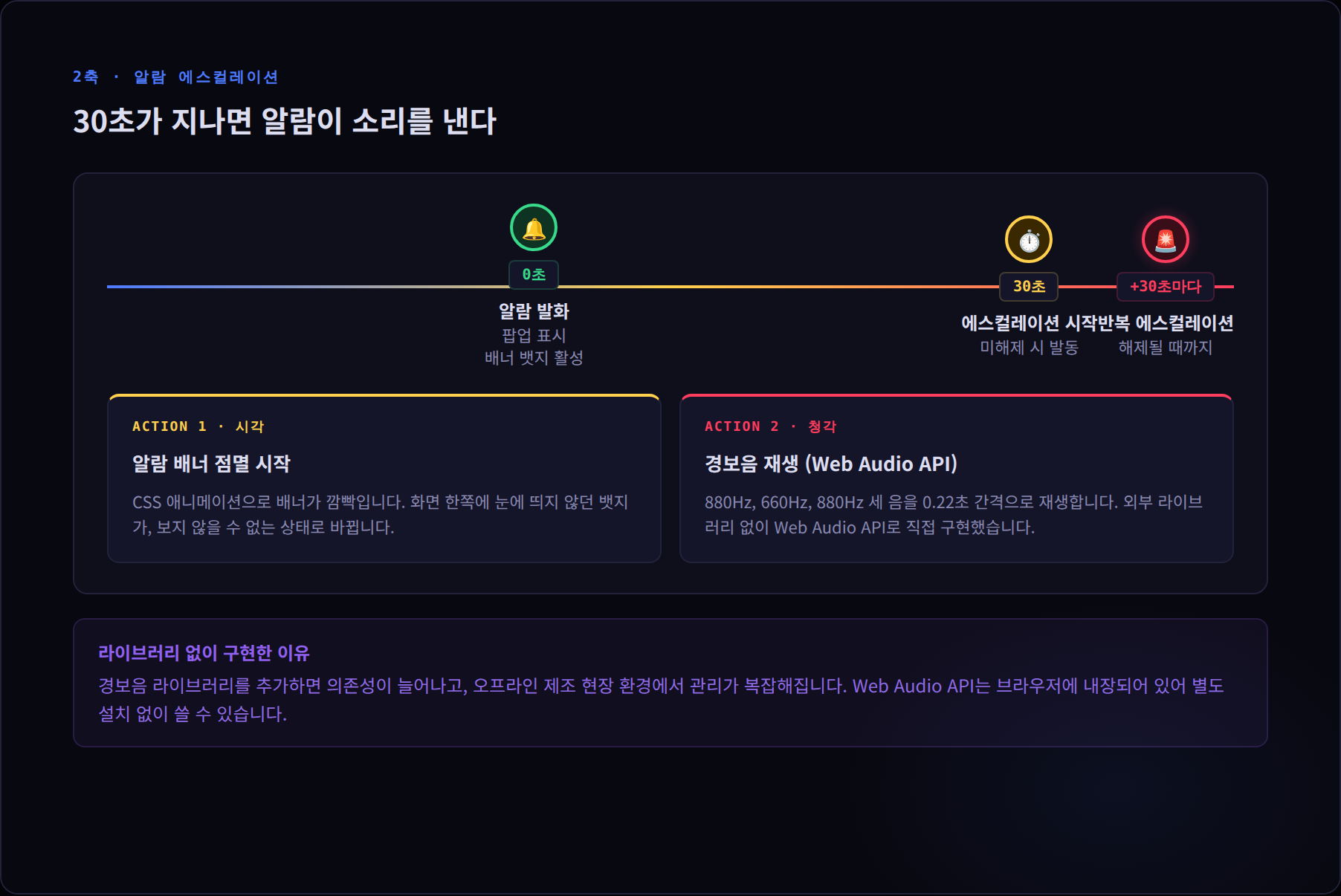

30초가 지나면 알람이 소리를 낸다

알람 배너가 떠도 담당자가 화면을 보지 않으면 의미가 없습니다.

Phase 3에서 알람 에스컬레이션을 추가했습니다. 활성 알람이 30초 이상 해제되지 않으면 두 가지 일이 일어납니다.

첫째, 알람 배너가 점멸하기 시작합니다.

정적인 빨간 뱃지에서, 누가 봐도 이상하다는 걸 알 수 있는 상태로 바뀝니다.

둘째, 경보음이 재생됩니다.

라이브러리 없이 Web Audio API로 직접 구현했습니다.

880Hz, 660Hz, 880Hz 세 음을 0.22초 간격으로 재생하고, 이후 30초마다 반복합니다.

function playEscalationBeep() {
  const ctx = new AudioContext()
  const beep = (freq, startT, dur) => {
    const osc = ctx.createOscillator()
    const gain = ctx.createGain()
    osc.connect(gain); gain.connect(ctx.destination)
    osc.frequency.value = freq
    gain.gain.setValueAtTime(0.25, startT)
    gain.gain.exponentialRampToValueAtTime(0.001, startT + dur)
    osc.start(startT); osc.stop(startT + dur)
  }
  beep(880, ctx.currentTime, 0.18)
  beep(660, ctx.currentTime + 0.22, 0.18)
  beep(880, ctx.currentTime + 0.44, 0.25)
}

알람 통계 탭 추가

통계 탭에서 일별 발생 건수 차트와 알람 룰별 빈도 TOP N을 볼 수 있습니다.

이미 Recharts 라이브러리가 Data List 트렌드 차트에서 쓰이고 있었어요.

BarChart 하나 추가하면 됐습니다.

백엔드도 GROUP BY DATE()로 집계하는 SQL 한 줄이 전부였고요.

설치 후 한 달이 지나면 "어느 알람이 가장 자주 뜨나"를 확인할 수 있습니다.

반복되는 알람이 있으면 설비 세팅을 조정하거나, 래더 로직을 점검하는 근거가 됩니다.



알람 매뉴얼, 세 번 만들었다

이게 Phase 3에서 가장 오래 걸린 기능입니다.

목적은 단순했어요. 알람 팝업에서 조치 방법을 바로 볼 수 있게 하는 것.

"D1000 이상" 알람이 뜨면 담당자가 서류를 뒤질 필요 없이, 팝업 안에서 바로 조치 순서를 확인합니다.



1차 시도 : PNG/JPG 이미지 한 장씩 등록

동작은 했지만, PPT 슬라이드가 여러 장이면 일일이 내보내야 했습니다.

현장 매뉴얼이 20~30장짜리가 많아서 현실적으로 불편했어요.



2차 시도 : PDF 직접 embed

PDF를 그대로 올리고 <embed src="file.pdf#page=N"> 방식으로 페이지를 넘기려 했습니다.

Chrome의 PDF 뷰어는 #page=N으로 해당 페이지로 스크롤은 하는데, 스크롤 자체를 막을 수 없어서 여러 페이지가 동시에 보였습니다. 비율도 맞지 않았고요.



3차 시도 : pdf.js

Mozilla의 PDF 렌더링 라이브러리입니다.

Canvas에 한 페이지씩 그리는 방식이라 이게 정답인 것 같았어요.

그런데 Vite + FastAPI 오프라인 환경에서 계속 막혔습니다.

?url 접미사, public/ 폴더 복사, 동적 import, 전부 시도했는데 Setting up fake worker failed: Failed to fetch dynamically imported module 오류가 사라지지 않았어요.

pdfjs-dist v5가 ESM 전환된 상태였고, 제조 현장 특성상 CDN도 쓸 수 없는 환경이었습니다.



최종 해결 : 서버에서 PNG로 변환

생각을 바꿨습니다.

클라이언트에서 PDF를 렌더링하는 대신, 서버에서 PNG로 미리 변환해두면 됩니다.

브라우저는 이미지를 보여주기만 하면 되고요.

PyMuPDF(fitz)는 pip install PyMuPDF 한 줄로 설치됩니다.

PDF를 페이지별 이미지로 변환하는 코드도 10줄이면 됩니다.

def _pdf_to_images(filepath, site_id, rule_id):
    import fitz  # PyMuPDF
    doc = fitz.open(str(filepath))
    files = []
    for i in range(len(doc)):
        page = doc.load_page(i)
        pix = page.get_pixmap(matrix=fitz.Matrix(1.5, 1.5))
        fn = f"{site_id}_{rule_id}_{int(time.time()*1000)+i}_p{i+1:03d}.png"
        pix.save(str(_IMAGES_DIR / fn))
        files.append(fn)
    doc.close()
    return files

PDF를 업로드하면 서버가 페이지별 PNG를 만들어두고, 팝업에서는 기존 이미지 캐러셀을 그대로 씁니다.

의외로 단순하고 가장 잘 동작했어요.

pdf.js 워커 문제를 해결하는 데 쓴 시간보다, 방향을 바꾸기로 결정하는 데 더 시간이 걸렸습니다.

"이미 3차 시도까지 왔는데 포기하기 아깝다"는 생각이 판단을 늦췄어요.



알람 팝업 UI의 진화

처음엔 380px 고정 모달이었습니다.

슬라이드를 추가하면서 크기를 늘렸는데, 고정 픽셀로는 어느 해상도에서도 최적화가 안 됐어요.



제조 현장 PC는 해상도가 제각각입니다.

1366×768 노트북, FHD 24인치 모니터, 가끔 4K. 결국 96vw × 90vh로 픽셀 상한 없이 뷰포트 % 기반으로 변경했습니다.



팝업은 3단 구조입니다.

1. 알람 정보 헤더 (한 줄, compact)
2. 이미지 영역 (flex:1로 나머지 공간 전부)
3. 네비게이션 + 액션 버튼 (고정 높이)

이미지 영역은 objectFit: contain으로 비율을 유지하고, 이미지 주변 letterbox는 다크 배경으로 처리했습니다.

밝은 PPT 슬라이드가 어두운 배경 위에서 도드라져 보이는 효과가 있어요.

"조치 완료"를 누를 때 현재 슬라이드 번호도 함께 기록됩니다.

이력 목록에서 13:52 · S2처럼 표시되는데, 2번째 슬라이드를 보고 조치했다는 뜻입니다.

나중에 "어떤 슬라이드에서 조치가 이루어지는가"를 확인할 수 있는 데이터가 됩니다.

---

3축 : 버그들, 실제 하드웨어가 없으면 발견 못 했을 것들

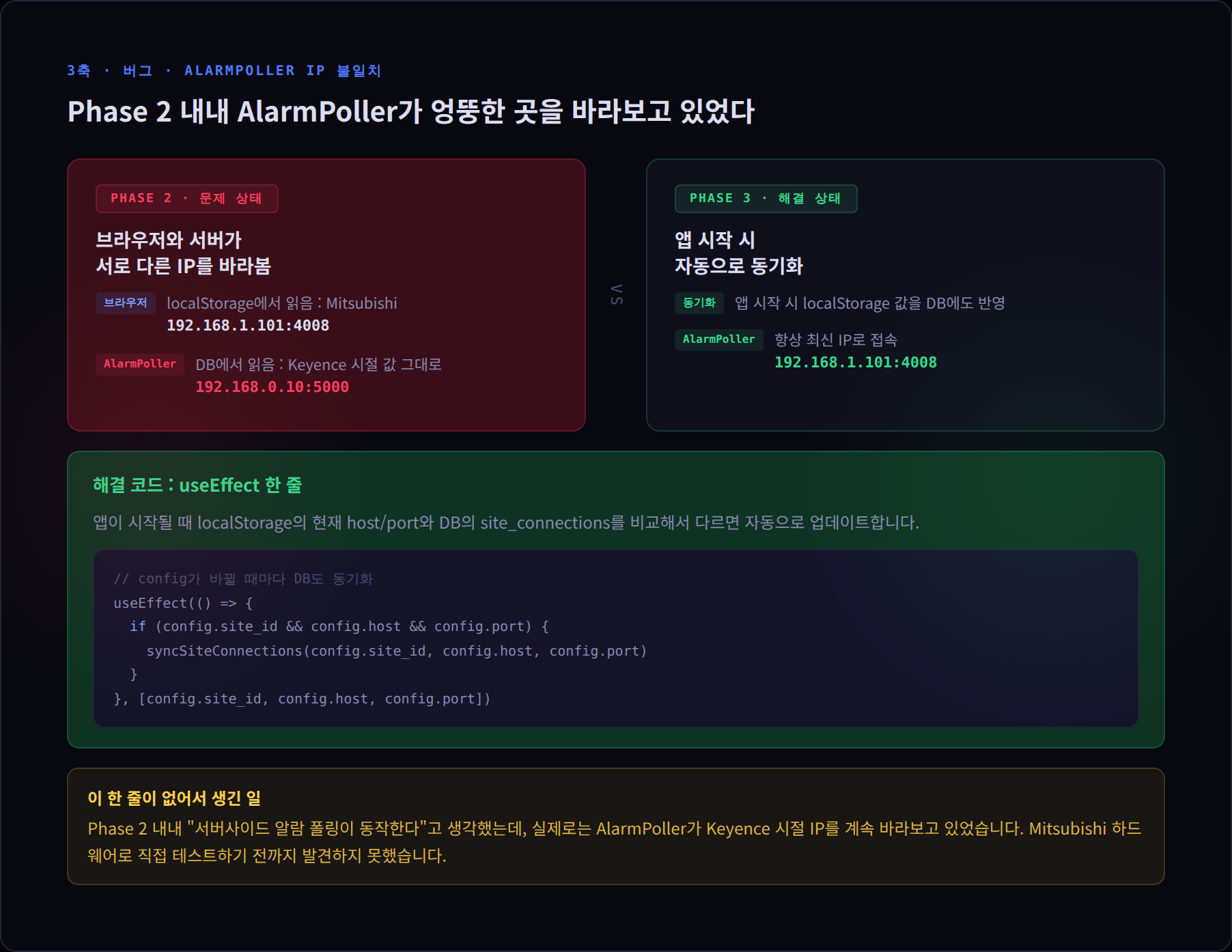

AlarmPoller가 틀린 IP에 접속하고 있었다

Phase 2가 끝났을 때 "서버사이드 알람 폴링이 동작한다"고 생각했습니다.

실제로는 아니었어요.

Mitsubishi 하드웨어로 테스트하면서 발견했습니다.

AlarmPoller가 Keyence 시절 IP(192.168.0.10:5000)에 계속 접속하고 있었어요.

Mitsubishi(192.168.1.101:4008)로 바꿨는데도 알람이 안 오는 게 이상해서 로그를 뒤지다가 알았습니다.

원인은 이랬습니다.

브라우저는 localStorage에서 최신 IP를 읽습니다.

AlarmPoller는 DB의 site_connections 테이블에서 읽습니다.

그런데 이 테이블이 Keyence 시절 값 그대로였어요.

해결은 앱이 시작될 때 localStorage 값을 DB에도 동기화하는 코드 한 줄이었습니다.

이 한 줄이 없어서 Phase 2 내내 AlarmPoller가 엉뚱한 곳을 바라보고 있었습니다.



개발 모드에서는 괜찮았는데 프로덕션 빌드에서 터졌다

가장 당황스러운 버그였습니다.

npm run dev에서는 멀쩡히 동작하는데, npm run build 후 실행하면 알람 페이지에서 Cannot access 'je' before initialization 오류가 났습니다. je는 minified 변수명이라 어떤 변수인지도 모르는 상태에서 디버깅을 시작했어요.

원인은 useCallback 의존성 배열과 변수 선언 순서였습니다.

// 위험한 패턴
const handleUpload = useCallback((...) => {
  const rid = safeAlarms[editIdx]?.id  // safeAlarms 사용
}, [safeAlarms, editIdx])  // 의존성 배열은 즉시 평가됨

// ... 200줄 아래 ...
const safeAlarms = Array.isArray(alarms) ? alarms : []  // 나중에 선언

Rollup(프로덕션 번들러)은 const의 TDZ를 엄격하게 적용합니다. Babel(개발 모드)은 const를 var로 변환해서 TDZ가 숨겨집니다. 그래서 개발 모드에서는 아무 문제가 없었어요.

같은 패턴으로 두 번 발생했습니다. 이제는 useCallback 의존성 배열에 있는 변수는 반드시 위에 선언되어 있는지 확인하는 습관이 생겼습니다.

Mitsubishi M 디바이스가 잘못된 주소를 읽고 있었다

M100을 등록했는데 실제로는 M256(0x100)을 읽고 있었습니다.

Mitsubishi SLMP 스펙에서 X/Y 디바이스는 16진수 주소를 씁니다.

그런데 M 디바이스는 10진수입니다.

프론트와 백엔드 양쪽에서 모두 M을 16진수로 처리하고 있었어요.

디바이스 종류에 따라 진수 파싱을 분리하는 것으로 해결했습니다.

실제 하드웨어로 테스트하기 전까지는 발견하기 어려운 종류의 버그입니다.

---

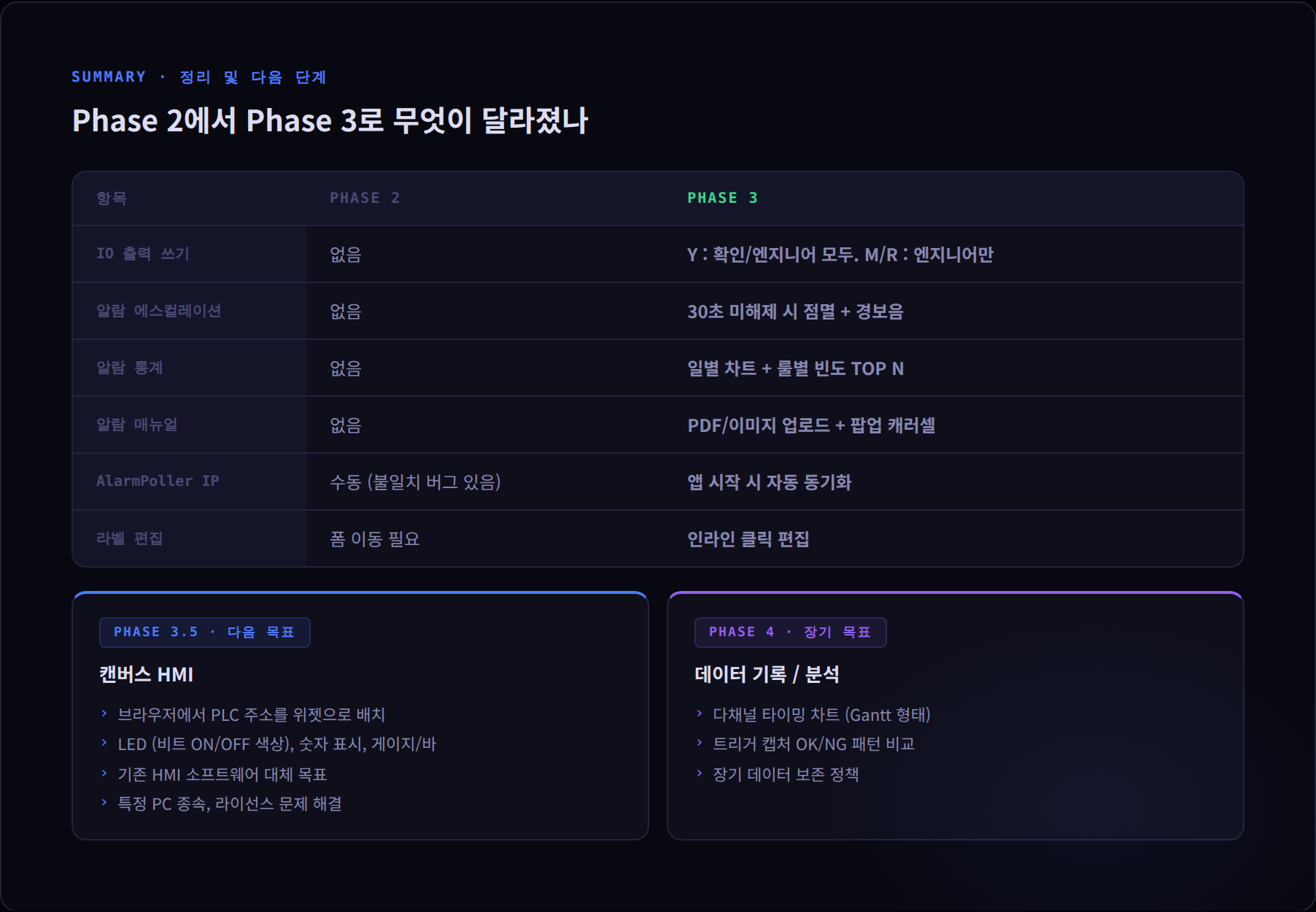

Phase 2에서 Phase 3로 변화 요약

항목	Phase 2	Phase 3
IO 출력 쓰기	없음	Y : 확인/엔지니어 모두, M/R : 엔지니어만
알람 에스컬레이션	없음	30초 미해제 시 점멸 + 경보음
알람 통계	없음	일별 차트 + 룰별 빈도 TOP N
알람 매뉴얼	없음	PDF/이미지 업로드 + 팝업 캐러셀 표시
AlarmPoller IP 동기화	수동	앱 시작 시 localStorage와 DB 자동 동기화
라벨 편집	폼 이동 필요	인라인 클릭 편집
IO 포인트 순서	없음	▲▼ 버튼 순서 변경

---

Phase 3가 가르쳐준 것

단순한 해결이 더 잘 동작하는 경우가 있습니다.

pdf.js 워커 문제를 해결하려고 여러 방법을 시도했는데, 결국 PyMuPDF 서버사이드 변환이 가장 잘 동작했습니다.

방향을 바꾸기 어려웠던 건 기술적 이유가 아니라 "여기까지 왔는데"라는 심리였어요.



실제 하드웨어가 없으면 발견 못 하는 버그가 있습니다.

AlarmPoller IP 문제, M 디바이스 주소 문제, 둘 다 시뮬레이터로는 나오지 않는 버그였습니다.



개발 모드와 프로덕션 빌드는 다릅니다.

개발 모드에서 괜찮다고 프로덕션이 괜찮은 건 아닙니다.

주기적으로 프로덕션 빌드를 직접 실행해서 테스트해야 합니다.

---

다음은 Phase 3.5 : 캔버스 HMI

Phase 3가 마무리되면서 자연스럽게 다음이 보였습니다.

기존 HMI 소프트웨어는 특정 PC에 종속되고, 화면 하나 바꾸는 데 전문 툴과 라이선스가 필요합니다.

PLCLink의 다음 목표는 브라우저에서 PLC 주소를 LED, 숫자, 게이지 등의 위젯으로 배치하고 실시간으로 값을 모니터링하는 자유 화면입니다.



계획 중인 위젯 : LED(비트 ON/OFF 색상 표시), 숫자 표시(워드값, 소수점 설정), 게이지/바(0~N 범위), 기본 도형(레이아웃용).

Phase 4에서는 다채널 타이밍 차트(Gantt 형태)와 트리거 캡처 OK/NG 패턴 비교가 목표입니다.
