[PLC][활용][LS 산전]XG5000 기본 Function (3) 마스터 컨트롤, 순차 후입 우선 명령, 특수Memory, Fliker

반응형

PLC 활용 교육 List

2022.07.03 - [학습/[22' 스마트공장 자동화제어][PLC][활용]] - [PLC][활용] 기본 (List)



[PLC][활용] 기본 (List)

서론 - PLC LS 산전 PLC 사용하기 - 사용 PLC 이해하기 ↪ 모델의 이해 ↪ XGB Series의 사용해보기 - XG5000 프로그램 ↪ XG5000 시작하기 ↪ XG5000 기본 (접점, 코일, Function ...) ↪ XG5000 PLC 연결 & 시..

joke.tistory.com


XG5000 시물레이션

2022.07.04 - [학습/[22' 스마트공장 자동화제어][PLC][활용]] - [PLC][활용][LS 산전] XG5000 사용 (시물레이션 기능, 모니터 기능)


기본 Function Test

  - 기본 Function (Document 참고)

2022.07.03 - [학습/[22' 스마트공장 자동화제어][PLC][활용]] - [PLC][활용][LS 산전] XG5000 기본 Function 사용전 지식

  - XG5000 기본 Function (1) 자기유지, Interlock, Set Reset

2022.07.04 - [학습/[22' 스마트공장 자동화제어][PLC][활용]] - [PLC][활용][LS 산전]XG5000 기본 Function (1) 자기유지, Interlock, Set Reset

  - XG5000 기본 Function (2) Timer, Counter

2022.07.04 - [학습/[22' 스마트공장 자동화제어][PLC][활용]] - [PLC][활용][LS 산전]XG5000 기본 Function (2) Timer, Counter

  - XG5000 기본 Function (3) 마스터 컨트롤, 순차 후입 우선 명령, 특수Memory, Fliker




XG5000 기본 Function

  * 기본 Document 확인

    - 활용 가능한 기본 Function

  * Function 명령 이해

    - XGB / XGK or XGI / XGR / XEC

      ↪ Series에 따라서 사용하는 방법이 조금 다름

    - XGB / XGK Series

      ↪ Function 명령어, 변수, 명령에 관계된 변수 조합으로 응용명령 사용

      ↪ 사용 방법에 대해서는 간단하게 표시되어있기 때문에 Document 참조 필요


XG5000 기본 회로 사용하며 익히기

  * Function 명령 사용해서 이해하기 [MCS/MCSCLR]

    - 마스터 컨트롤 Document 참조

    - MCS/MCSCLR

      ↪ MCS 에 입력이 없다면 다음 MCS 까지의 출력이 아무것도 동작하지 않음

      ↪ MCS 사이에 있는 출력 동작은 MCS에 입력이 들어와야 출력이 가능

      ↪ MCSCLR는 아무 동작 없이 초기화가 되고 있다.



  * Function 명령 사용해서 이해하기 [SET/OUT]

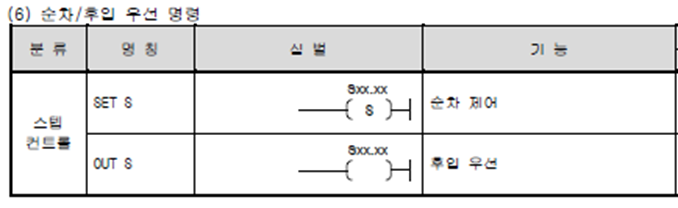

    -  순차 후입 우선 명령 Document 참조

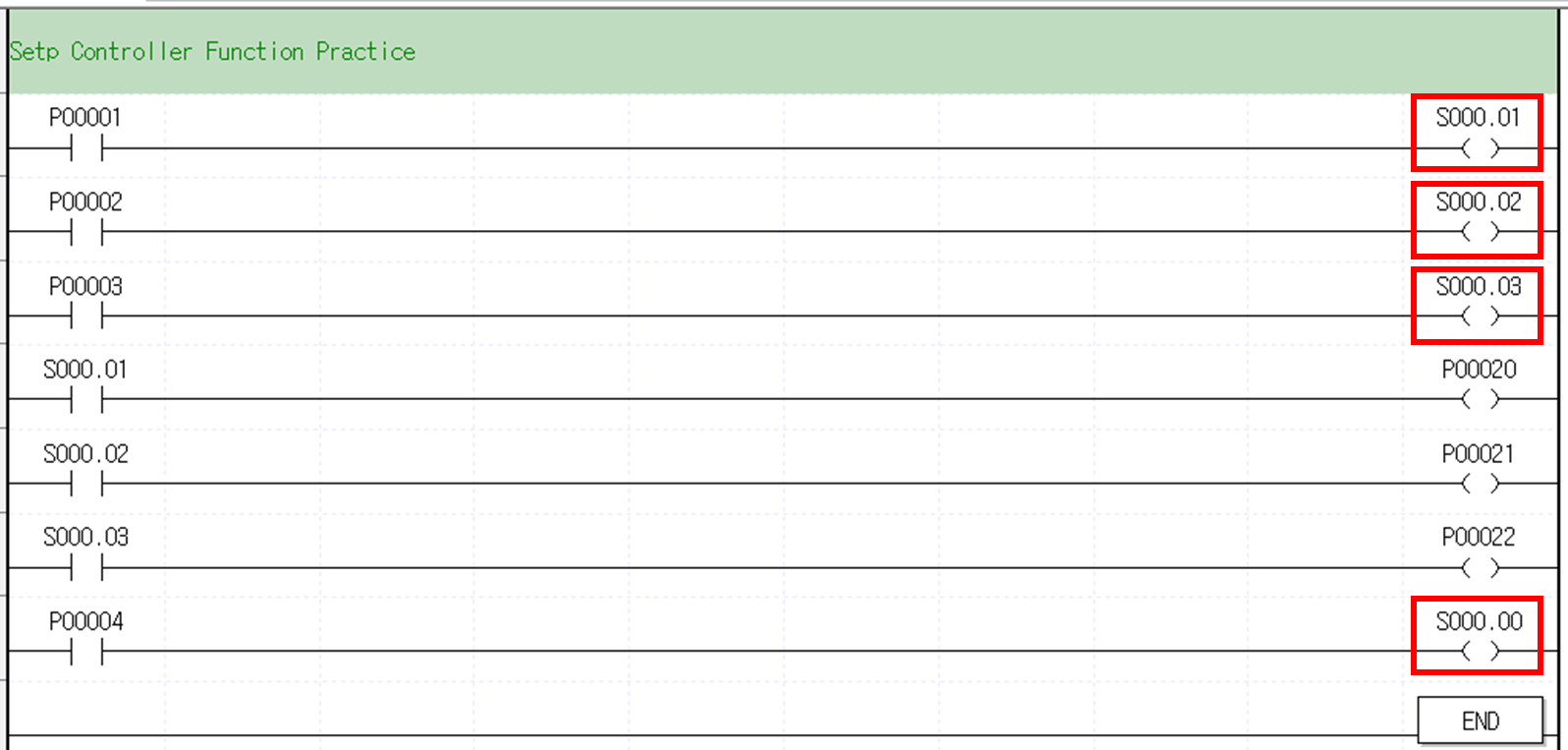

    - SET/OUT

      ↪ 입력 (P1) → S000.01  동작 → 입력 (P3) → S000.03 동작 / S000.01 OFF 됨

          → 입력 (P3) 해제 → S000.03 OFF / S000.01 동작

      ↪ 순차적으로 동작을 할 수 있게끔 만들어짐

     ↪ S000.03이 동작되고 있으면 S000.02, S000.01 은 출력을 낼 수 없음


XG5000 특수 Memory 사용하며 익히기

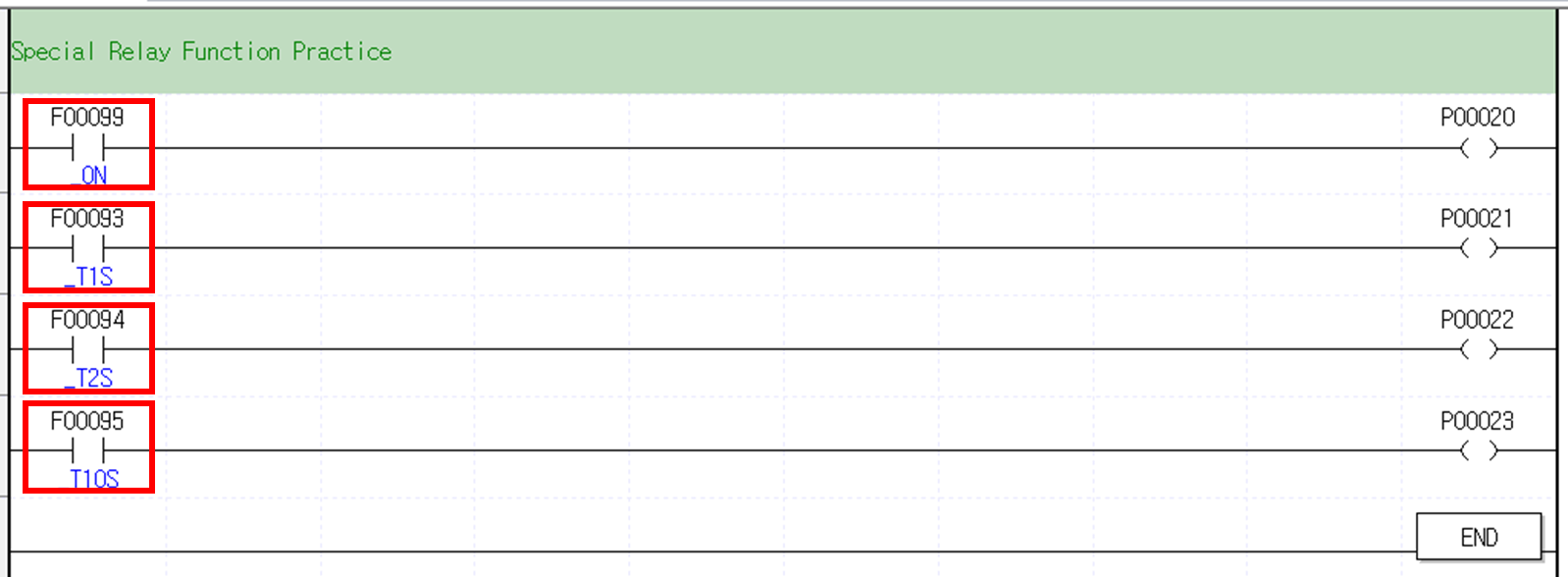

  * Function 명령 사용해서 이해하기 [특수 Memory]

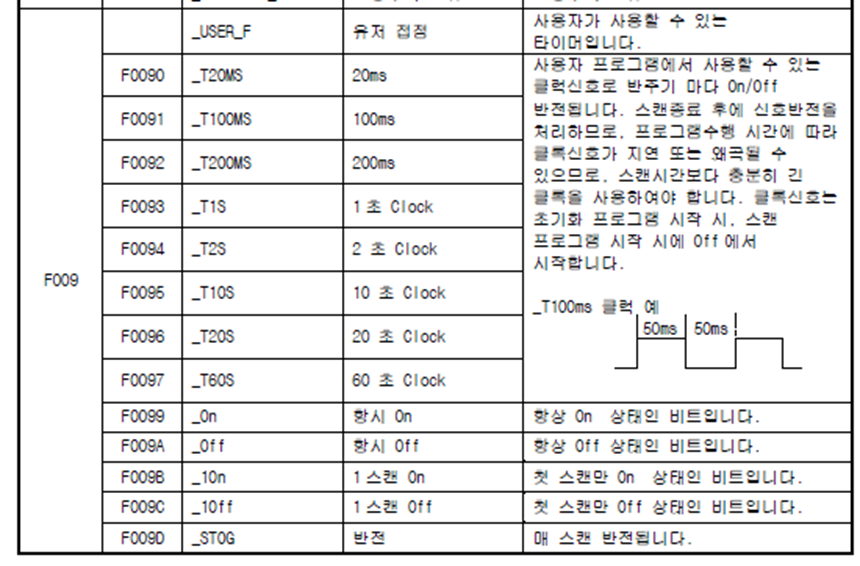

    - 특수 Memory Document 참조

    - 상시 ON, 1초 점멸, 2초 점멸, 10초 점멸

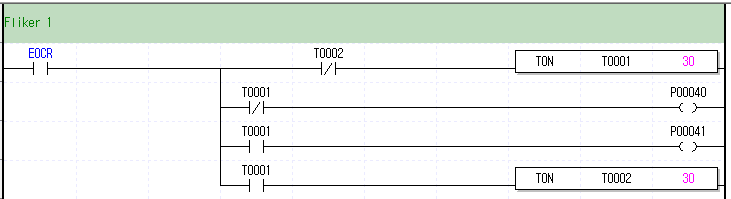

XG5000 기본 Function 활용하여 Fliker 회로 만들기

  - Fliker 회로 구성

      ↪ 동작 1 ON → 일정시간 → 동작 2 ON / 동작 1 OFF → 일정시간 → 최초 (반복)

      ↪ 특수 Relay와 같은 것이 아닌 회로 구성으로 깜빡거리는 Fliker 회로 구성
