[PLC][활용][설계] 간단한 요구사항을 통한 설계

PLC 활용 교육 List

2022.07.03 - [학습/[22' 스마트공장 자동화제어][PLC][활용]] - [PLC][활용] 기본 (List)

[PLC][활용] 기본 (List)

---

요구사항 확인 후 설계

      ※  깊게 분석을 안하고 간단한 구성

  * 설계 순서

    - 요구사항 분석

      ↪ 동작에 대한 이해가 필요

      ↪ 어떤 동작을 원하는지 확인

      ↪ 주회로, 보조회로 구분해서 이해

    - Hardware 구성 (Software 고려)

      ↪ 어떤 Hardware를 사용할 것인지

      ↪ Software와 연동할 것인지(PLC Laddar) Hardware만 이용할 것인지 (시퀀스)

    - 결선 연결

      ↪ 분석하고 설계한 대로 결선하고 동작 확인



  * 예시를 통한 설계

  - 요구사항

    ↪ PB1(ON) 동작 → Timer(ON) 2초 → 2초 후 L4 동작 → Timer2 (ON) 4초 → L3 동작

    ↪ PB2 동작 → Counter 3회 → Timer3(ON) 4초 → MC1 동작 (Motro1) → Timer4 (ON) 3초 → MC2 동작 (Motor2)

    ↪ EOCR 동작하면 모두 OFF

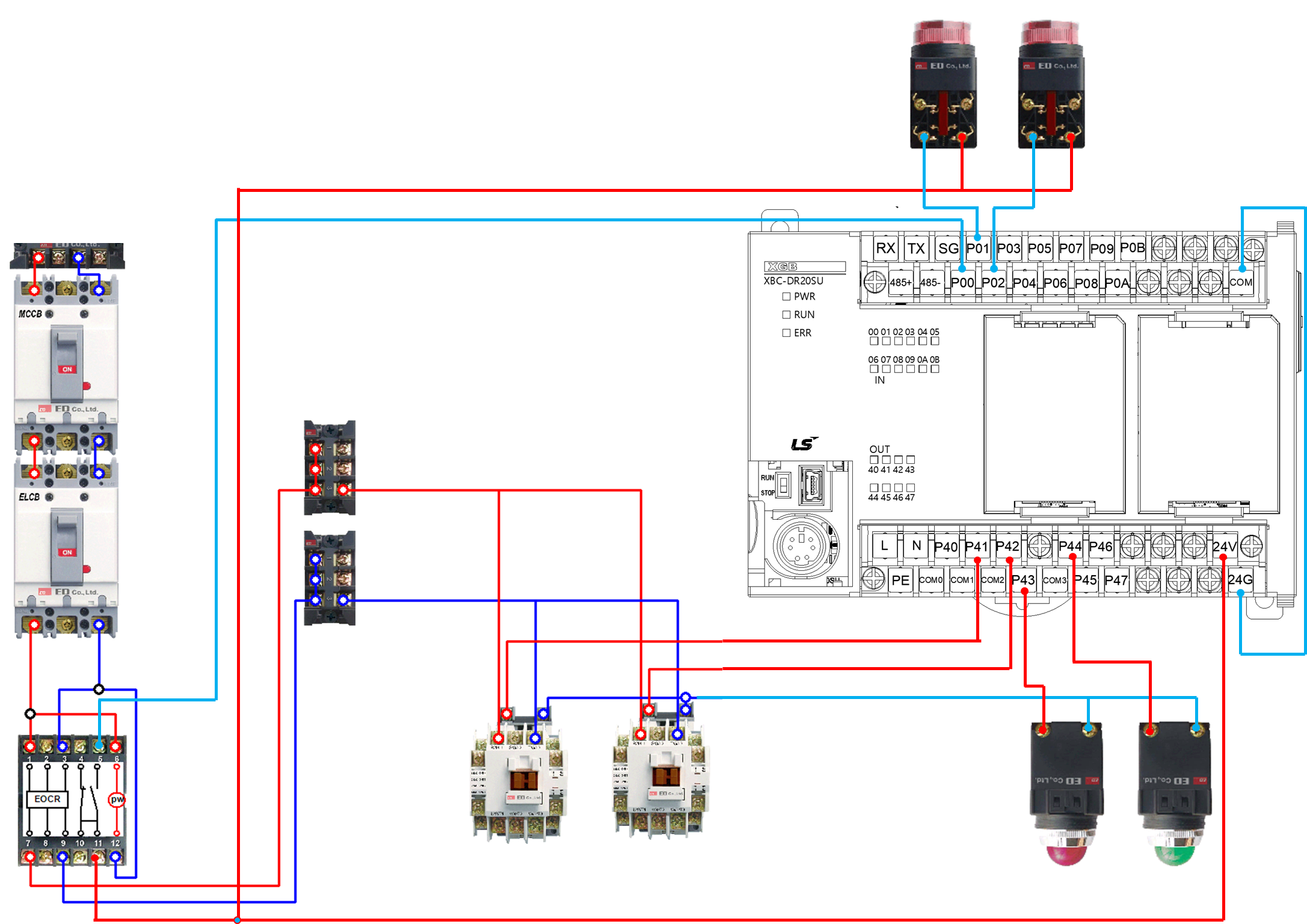

  - Hardware 구성

      ↪ 기본 보호회로 구축

      ↪ 배선이 복잡해지는 것을 고려해서 단자대 확인

      ↪ 결과물 (Motor)로 연결되는 MC 구현

      ↪ PLC의 입력과 출력을 연결

      ↪ 기본 동작을 확인

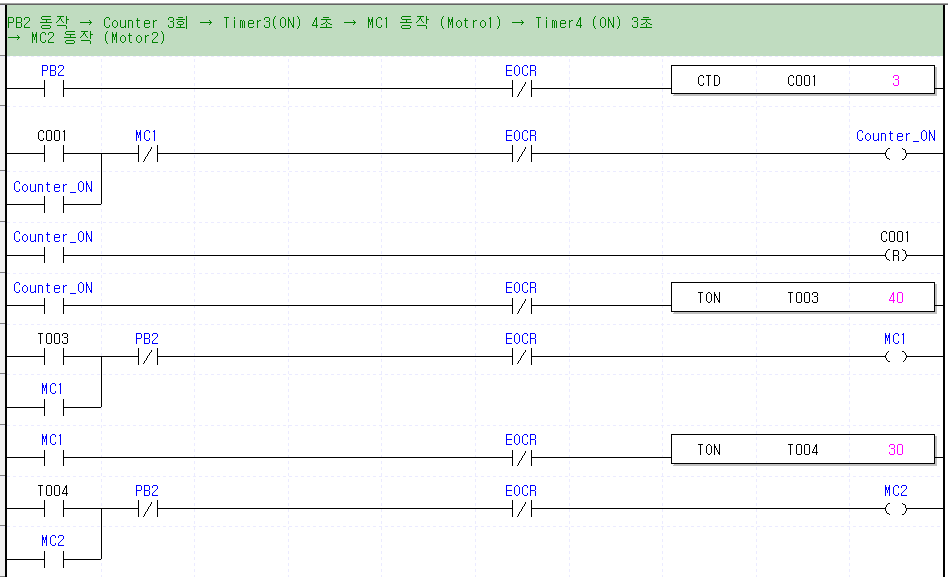

  - Hardware에 따른 PLC Laddar

     ↪ 동작1

      ↪ 버튼을 누르면 Timer와 Lamp 동작하는 동작을 구현

      ↪ EOCR의 전체 차단 기능 각 코드별로 추가



     ↪ 동작2

      ↪ 버튼을 누르면 Timer와 Lamp 동작하는 동작을 구현

      ↪ EOCR의 전체 차단 기능 각 코드별로 추가

     ↪ 동작3 : EOCR 연결 전체 끊어주는것은 모든 부분에 B접점 연결

---

참고

  * Laddar 설계시 주의사항

      ↪ 제일 왼쪽을 기준으로 병렬로 연결을 하는것이 좋다

      ↪ 출력에 가깝거나 중간부분에 여러가지로 병렬을 연결하는 것은 좋지 않다

      ↪ 가상의 메모리를 활용해서 최대한 왼쪽으로 병렬로 연결되는것은 모아두는것이 좋은 설계

      ↪ 읽는 사람이 보기 좋게도 좋지만 에러가 나지 않게 설계하는 것도 중요하다



  * 보호회로 (EOCR)

      ↪ 보통 보호회로는 전체 기능을 차단해준다

      ↪ PLC에 입력되는 전원이 차단되지 않게 조심해야한다

      ↪ EOCR같이 회로의 과부하가 아닌 퓨즈 등으로 연결하는것이 좋다

      ↪ 위와 같이 모든 회로에 다 연결해도 되지만 최소화 하는것이 중요하다
